一：拉力機程式安裝
首先請將拉力機軟件安裝光碟片放入光碟機中，按[開始]→[執行]，[執行]視窗開啟，于[開啟]處鍵入光碟機所在目錄，加上「\Setup.exe」，例如光碟機為「D」，則鍵入「D:\ Setup.exe」，然后按下[確定]，即可進行安裝，安裝步驟如下：

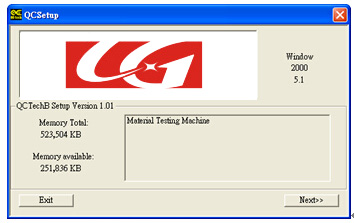

1.1,如圖1之對話窗，顯示安裝相關資訊，按下 [Next]，進入下一步驟。
圖一

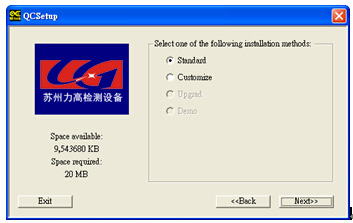

1.2,如圖2之對話窗，選擇安裝模式。
圖二
1.3,Standard (標準)：為一般的正常安裝步驟。
1.4,Customize (進階)：可選擇要安裝的檔案進行安裝。
1.5,Next：下一步
1.6,Back：上一步
1.7,Exit：結束

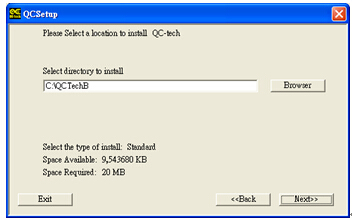

1.8,如圖3之對話窗，輸入要安裝的目錄名稱。
圖三

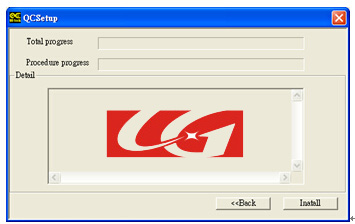

1.9,Brower：瀏覽，選擇要安裝的目錄名稱。4. 如圖4之對話窗，在確定前幾個步驟無誤后，按下[Install]，并依指示進行安裝。當安裝完成，[Install]按鈕會變?yōu)閇Finsh]，按下[Finsh] 完成軟件之安裝。
圖四
5. 拉力機操作軟件安裝過程中，螢?zāi)粫?huì)出現如圖1-5之對話窗，按下[Yes]，軟件的重要資料會登錄在用戶系統，程式才可正常運作。
6. 接下來安裝USB驅動程式，螢?zāi)粫?huì)出現如圖1-6之對話窗，按下[Install]，并依指示進行安裝。
7. 安裝最后會出現如圖1-7之對話窗，是否要在桌面建立捷徑，按[No]，則軟件不會建立捷徑在用戶桌面。
二：軟件檔信息介紹：
拉力試驗機軟件安裝完成后，可利用檔案總管查看安裝之檔案，所有檔案分成兩類，一為程式執行檔案，另一為系統檔案。
程式執行檔案置于子目錄 “C:\ 軟件”，此目錄內有9個檔案：
1. 軟件.exe：軟件程式執行檔。
2. 軟件.set：設定資料暫存檔，儲存程式結束時之設定資料。
3. Setup.ini：組態設定檔。
4. Samples.dat：材料資料庫檔。
5. LangEng.dat：英文資訊檔。
6. LangTW.dat：中文資訊檔。
7. Fm20enu.dll：應用程式延伸元件。
8. Fm20cht.dll：應用程式延伸元件。
9. Fm20.dll：應用程式延伸元件。
這些檔案請勿任意刪除。
三：軟件操作注意事項
3.1,螢?zāi)淮笮≌?qǐng)調整為800×600之解析度。
3.2,請關閉所有保護螢?zāi)怀淌健?BR>3.3,請關閉所有省電設定，包含系統、電源監視器及硬碟，避免測試過程中影響試驗機，發生危險。
四：拉力試驗機軟件功能表
功能表為一下拉式選單功能表，分為檔案、編輯、檢視、試驗、資料、硬體、工具與說明等，各選單之內容如下：
4.1，檔案： 開啟新檔
開啟舊檔
儲存檔案
另存新檔
匯入檔案
匯出檔案： 匯出測試數據
匯出結果表格
匯出曲線
列印
預覽列印
結束
4.2，編輯： 刪除
復原
變更尺寸
4.3，檢視： Toolbar
Status bar
即時數據
控制
結果表格
直條圖
散佈圖
多條曲線
平移量
語言： 英語
繁體中文
4.4，試驗： 方法
保護
試片
4.5，資料： 單位
顯示
曲線
表格
統計
報表
4.6，工具： 密碼
目錄
取出設定
儲存設定
4.7，說明： 關于 QCTech B
功能表內之各項功能詳述于第三章 程式功能。
五：軟件工具系列：
顯示快速按鈕，共有下列幾項：
5.1，開啟新檔
5.2，開啟舊檔
5.3，儲存檔案
5.4，列印
5.5，多條曲線
5.6，英語
5.7，繁體中文
5.8，方法
5.9，停止
5.10，材料
5.11，單位
5.12，顯示
5.13，曲線
5.14，表格
15. ：報表
六：拉力機試驗獲得曲線圖：
曲線圖是由試驗得到之?dāng)?shù)據繪製而成，其主要有三個功能：
6.1,試驗中為即時曲線圖，其圖形范圍會依目前試驗得到之?dāng)?shù)據大小，自動調整圖形范圍。
6.2,非試驗中且[多條曲線]沒有選取，曲線圖會依結果表格選取之試驗編號繪製曲線，若結果表格有變更，曲線圖也會立即改變。
6.3,非試驗中且[多條曲線]被選取，曲線圖會依結果表格中有標記「*」之試驗編號繪製多條曲線，若結果表格中沒有任何標記「*」，曲線圖會以最后一次試驗繪製曲線。
七：拉力機測試結果表格：
7.1,標記欄：多條曲線標記，可利用雙擊滑鼠左鍵變更標記。「＊」表示加入多條曲線比較，空白則無。
7.2,編號欄：各次試驗之編號。
7.3,計算公式欄：對應各次試驗分析計算得到之結果，最多可有8項計算公式。利用功能表[資料]→[表格]中設定。
7.4,名稱列1、2：計算公式之名稱。
7.5,單位列：各計算公式結果之單位。
7.6,試驗結果列：各次試驗對應各項計算公式所得之結果。試驗次數最多建議介于50~100次之間，避免試驗結束或變更設定時，重新計算整個結果表格而須等待較久時間。
7.7,平均列：所有試驗對應各項計算公式所得之結果作總加平均之結果。
7.8,標準差列：由所有試驗對應各項計算公式得到結果計算求得之標準差。
