組成萬能材料試驗機的零部件有：力值傳感器、夾具、試驗機臺、試驗機柱、電腦控制器、打印機等。以上零部件的重要性就是缺一不可，但是萬能材料試驗機的測量系統也是非常重要的軟件配置，因此我們有必要對它進行了解：
首先萬能材料試驗機的控制系統包括：測量系統、驅動系統以及控制操作系統，詳細信息如下：
一：測量系統，作用可以分為以下三種：
a:力值測量
它是通過力量傳感器、放大器和數據處理系統來實現測量。最常用的力量傳感器是應變片式傳感器,當外力作用在傳感器上時,引起傳感器內部應變片的變形,導致電橋不平衡,從而引起輸出電壓的變化,通過測量輸出電壓的變化即可得到所施加外力的大小。應變片式的傳感器國內外種類繁多,主要有筒狀的、輪輻式的、S雙連孔型的、十字梁式等傳感器。
b:形變的測量
它是通過引伸計來測量,它是用來測量試樣在試驗過程中產生的形變。
該裝置上有兩個夾頭,經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起,當兩夾頭間的距離發生變化時,帶動光電編碼器的軸旋轉,光電編碼器就會有脈沖信號輸出。再由單片機處理器對此信號進行處理,就可以得出試樣的形變量。
c:橫粱位移的測量
測試原理和形變測量的原理基本上相同,都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。
二：驅動系統
主要是用于試驗機的橫梁移動,其原理是由伺服系統控制電機,經過減速箱等一系列傳動機構帶動絲桿轉動,從而控制橫梁移動。通過電機轉速的改變,橫梁的移動速度隨之改變。
三：控制系統

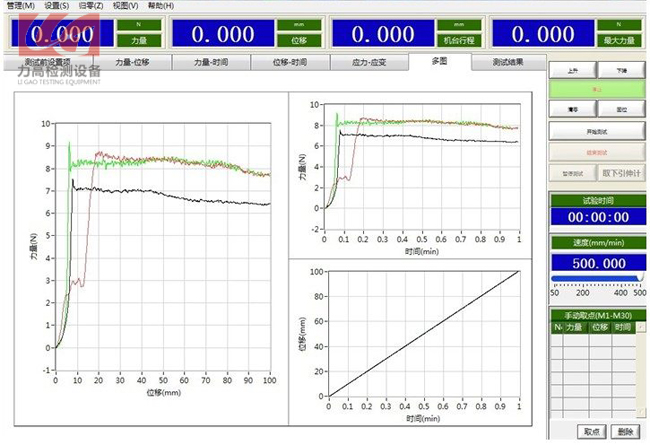

控制萬能材料試驗機測試材料性能整個過程的控制系統,我們可以通過操作臺面就可以控制試驗機的運作,通過顯示屏可以獲知試驗機的狀態及各項試驗參數,若該機帶有電腦的話,也可以由電腦實現采集和分析數據、實時顯示測試數據及曲線、存儲試驗結果、自動完成試驗報告、試驗結果打印。試驗機同電腦之間的通信一般都是使用RS232串行通信方式,它通過計算機背后的串口(COM號)進行通信,此技術比較成熟、可靠,使用方便。
總結：只有將質量好的零部件和精度高的軟件控制系統結合起來，才能使萬能材料試驗機對材料的測試結果更加準確、無誤差。
